تجهیزات اندازه گیری فشار

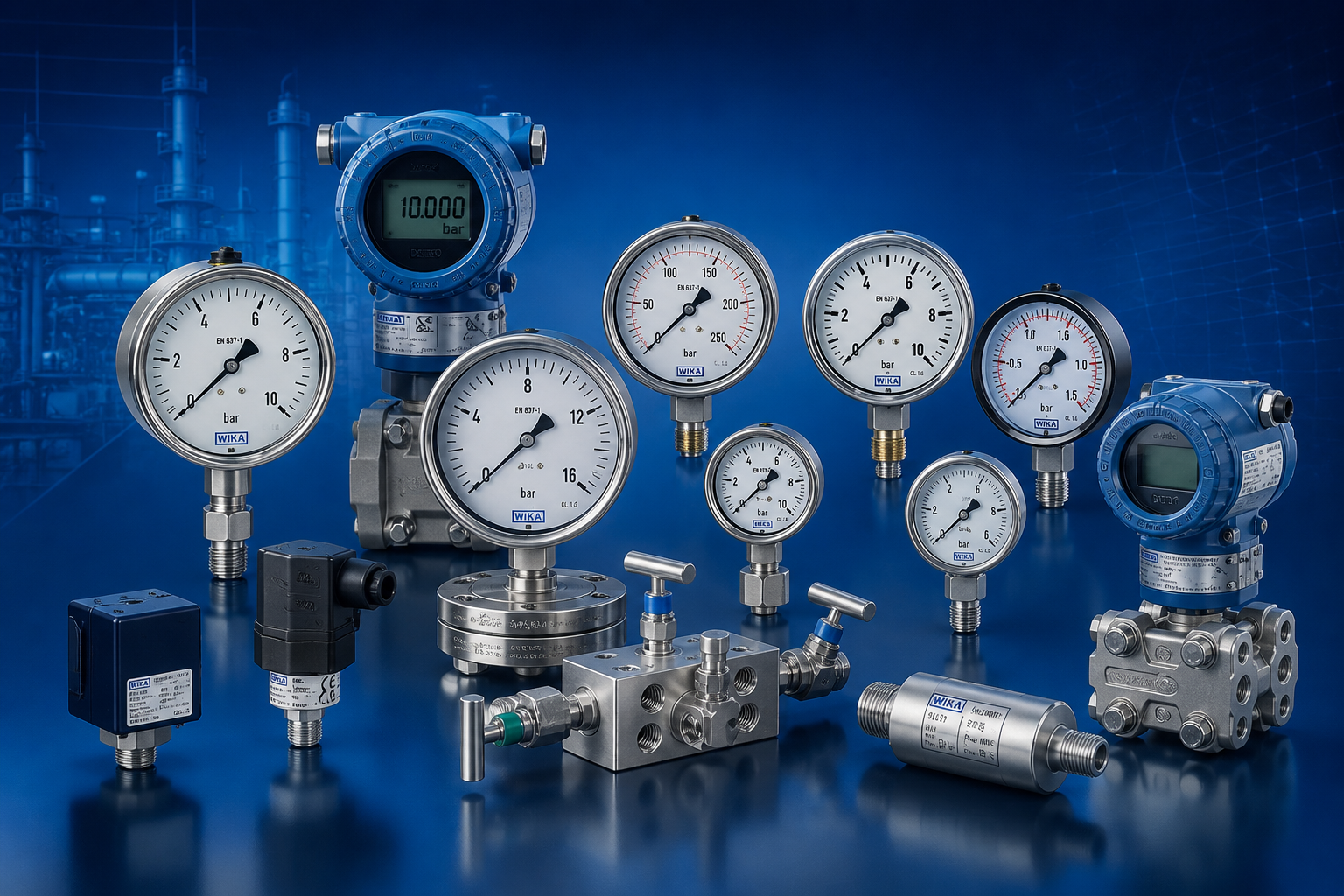

تجهیزات اندازهگیری فشار و تجهیزات فشار صنعتی
تجهیزات اندازهگیری فشار یکی از مهمترین بخشهای ابزار دقیق در صنایع مختلف هستند. اندازهگیری و کنترل فشار در خطوط لوله، مخازن، تجهیزات فرآیندی، پمپها، کمپرسورها و سیستمهای هیدرولیک و پنوماتیک نقش مهمی در ایمنی، کنترل فرآیند و عملکرد صحیح تجهیزات دارد.
تجهیزات فشار برای اندازهگیری، نمایش، کنترل و انتقال اطلاعات مربوط به فشار مورد استفاده قرار میگیرند. گیج فشار، فشارسنج، گیج وکیوم، گیج اختلاف فشار، ترانسمیتر فشار، سنسور فشار، ترنسدیوسر فشار و پرشر سوئیچ از مهمترین تجهیزات این گروه هستند.
در کنار تجهیزات اصلی، اکسسوریهایی مانند منیفولد، شیر سوزنی، روت ولو، اسنابر، سیفون، دیافراگم سیل، محافظ اضافهفشار، فیتینگ و تیوب ابزار دقیق نیز برای نصب، حفاظت و عملکرد مناسب سیستمهای اندازهگیری فشار مورد استفاده قرار میگیرند.
الو گیج مجموعهای از تجهیزات فشار و ابزار دقیق را برای کاربردهای صنعتی و فرآیندی تأمین میکند و امکان بررسی و انتخاب تجهیزات متناسب با مشخصات فنی پروژه را فراهم میسازد.
انواع تجهیزات اندازهگیری فشار
تجهیزات فشار بر اساس نوع فشار، محدوده اندازهگیری، دمای فرآیند، نوع سیال، دقت موردنیاز، شرایط محیطی و روش نصب انتخاب میشوند.
گیج فشار و فشارسنج
گیج فشار یا فشارسنج یکی از رایجترین تجهیزات برای نمایش مستقیم فشار سیال است. این تجهیزات در خطوط لوله، مخازن، پمپها، کمپرسورها، سیستمهای هیدرولیک و تجهیزات فرآیندی استفاده میشوند.
گیجهای فشار بر اساس ساختار و مکانیزم اندازهگیری در مدلهایی مانند بوردون، دیافراگمی و کپسولی تولید میشوند. همچنین مدلهای خشک و روغنی، استیل، برنجی، دقیق، دیجیتال و مدلهای مناسب فشارهای پایین یا بالا برای کاربردهای مختلف مورد استفاده قرار میگیرند.
در فرآیندهایی که فشار همراه با لرزش یا پالس است، استفاده از تجهیز مناسب به همراه اسنابر یا دمپر میتواند به افزایش عمر مفید گیج کمک کند.
در زمان انتخاب گیج فشار باید پارامترهایی مانند رنج فشار، سایز صفحه، کلاس دقت، نوع اتصال، سایز رزوه، جنس بدنه، متریال قسمتهای در تماس با سیال و دمای کاری بررسی شود.
گیج وکیوم و گیج فشار-خلأ
برای اندازهگیری فشار کمتر از فشار اتمسفر از گیج وکیوم یا Vacuum Gauge استفاده میشود. این تجهیزات در سیستمهای خلأ، پمپهای وکیوم، تجهیزات فرآیندی و برخی کاربردهای صنعتی مورد استفاده قرار میگیرند.
در سیستمهایی که امکان وجود فشار مثبت و منفی وجود دارد، میتوان از گیج فشار-خلأ یا Compound Gauge استفاده کرد.
انتخاب رنج مناسب برای این تجهیزات اهمیت زیادی دارد و باید با محدوده واقعی فشار در سیستم مطابقت داشته باشد.
گیج اختلاف فشار
گیج اختلاف فشار برای اندازهگیری اختلاف فشار بین دو نقطه از یک سیستم استفاده میشود و با عنوان Differential Pressure Gauge نیز شناخته میشود.
این تجهیزات در کاربردهایی مانند کنترل گرفتگی فیلترها، بررسی اختلاف فشار در خطوط، سیستمهای تهویه، تجهیزات فرآیندی و برخی سیستمهای اندازهگیری سطح و جریان مورد استفاده قرار میگیرند.
در انتخاب گیج اختلاف فشار باید علاوه بر محدوده اختلاف فشار، فشار استاتیک قابل تحمل تجهیز نیز بررسی شود.
ترانسمیتر فشار
ترانسمیتر فشار یا Pressure Transmitter فشار فرآیند را به یک سیگنال الکتریکی استاندارد تبدیل میکند تا اطلاعات اندازهگیریشده به سیستمهای کنترل و مانیتورینگ مانند PLC و DCS منتقل شود.
ترانسمیترها برای اندازهگیری فشار گیج، فشار مطلق و اختلاف فشار تولید میشوند. خروجی 4-20 mA یکی از رایجترین سیگنالهای مورد استفاده در سیستمهای صنعتی است و برخی مدلها از ارتباط HART نیز پشتیبانی میکنند.
ترانسمیتر فشار در خطوط فرآیندی، مخازن، پمپها، کمپرسورها، سیستمهای هیدرولیک، تجهیزات نفت و گاز و بسیاری از فرآیندهای صنعتی کاربرد دارد.
برای انتخاب ترانسمیتر باید محدوده فشار، فشار کاری، دمای فرآیند، نوع سیال، جنس قسمتهای در تماس با سیال، نوع اتصال، دقت و نوع خروجی بررسی شود.
سنسور و ترنسدیوسر فشار
سنسور فشار و ترنسدیوسر فشار برای تبدیل فشار به سیگنال الکتریکی مورد استفاده قرار میگیرند. این تجهیزات در ماشینآلات صنعتی، سیستمهای هیدرولیک و پنوماتیک، تجهیزات تست و اندازهگیری و سیستمهای کنترل کاربرد دارند.
در انتخاب این تجهیزات باید نوع خروجی، محدوده اندازهگیری، دقت، فشار کاری و نحوه اتصال به سیستم کنترل بررسی شود.
پرشر سوئیچ و سوئیچ فشار
پرشر سوئیچ یا Pressure Switch برای تشخیص رسیدن فشار به یک مقدار تنظیمشده و ایجاد فرمان الکتریکی استفاده میشود.
این تجهیزات در سیستمهای کنترل فشار، پمپها، کمپرسورها، تجهیزات هیدرولیک و پنوماتیک و فرآیندهای صنعتی کاربرد دارند.
پرشر سوئیچها میتوانند مکانیکی یا الکترونیکی باشند و بر اساس محدوده تنظیم، نوع کنتاکت، فشار کاری، نوع اتصال و شرایط محیطی انتخاب شوند.
برای کاربردهایی که نیاز به کنترل فشار منفی یا خلأ وجود دارد نیز میتوان از Vacuum Switch استفاده کرد.
اکسسوری و ملزومات تجهیزات فشار
در بسیاری از کاربردهای صنعتی، استفاده از تجهیز اصلی بهتنهایی کافی نیست و برای ایزولهکردن، حفاظت، کالیبراسیون و اتصال صحیح باید از اکسسوریهای مناسب استفاده شود.
منیفولد و شیرهای ابزار دقیق
منیفولد ابزار دقیق برای اتصال، ایزولهکردن، تخلیه و در برخی کاربردها کالیبراسیون ترانسمیترهای فشار و اختلاف فشار استفاده میشود.
منیفولدها معمولاً در مدلهای دو راهه، سه راهه و پنج راهه تولید میشوند. انتخاب مدل مناسب به نوع تجهیز، نحوه نصب و شرایط فرآیند بستگی دارد.
شیرهای سوزنی، شیر گیج، روت ولو، شیر ایزوله و شیرهای Block and Bleed نیز برای کنترل و ایزولهکردن مسیر فشار مورد استفاده قرار میگیرند.
اسنابر و محافظ فشار
در فرآیندهایی که فشار دارای نوسان، ضربه یا پالس است، اتصال مستقیم گیج یا سایر تجهیزات اندازهگیری میتواند موجب کاهش عمر مفید تجهیز شود.
Pressure Snubber و تجهیزات محافظ فشار برای کاهش اثر پالس و نوسانات فشار مورد استفاده قرار میگیرند.
محافظ اضافهفشار نیز در برخی کاربردها برای جلوگیری از وارد شدن فشار بیش از حد مجاز به تجهیز اندازهگیری استفاده میشود.
سیفون فشار
در سیستمهای بخار و فرآیندهای دارای دمای بالا، استفاده از سیفون فشار یا Pressure Siphon میتواند به کاهش انتقال مستقیم حرارت به گیج فشار کمک کند.
سیفون با ایجاد مسیر مناسب برای تشکیل و نگهداری کندانس، از قرار گرفتن مستقیم تجهیز در معرض دمای بالای سیال جلوگیری میکند.
سیفونهای U شکل، پیگتیل و کویلی از مدلهای رایج هستند.
دیافراگم سیل
در فرآیندهایی که سیال خورنده، داغ، غلیظ، کریستالشونده یا حاوی ذرات جامد است، استفاده از Diaphragm Seal میتواند از تماس مستقیم تجهیز اندازهگیری با سیال جلوگیری کند.
دیافراگم سیل در کنار گیج فشار، ترانسمیتر فشار و ترانسمیتر اختلاف فشار مورد استفاده قرار میگیرد.
مدلهای رزوهای، فلنجی، Flush و بهداشتی از انواع رایج این تجهیزات هستند.
انتخاب دیافراگم سیل باید بر اساس فشار، دما، نوع سیال، جنس دیافراگم و نوع اتصال انجام شود.
فیتینگ و اتصالات ابزار دقیق
فیتینگ و اتصالات ابزار دقیق برای ایجاد ارتباط ایمن و آببندیشده بین تجهیزات فشار، تیوب، شیرها، منیفولد و خطوط فرآیندی استفاده میشوند.
از انواع متداول این تجهیزات میتوان به Tube Fitting، Compression Fitting، Double Ferrule Fitting، Union، Elbow، Tee، Connector و Adapter اشاره کرد.
اتصالات ابزار دقیق در متریالهای مختلف مانند استنلس استیل و برنج تولید میشوند و از نظر نوع رزوه نیز ممکن است با استانداردهایی مانند NPT، BSP و BSPT عرضه شوند.
انتخاب فیتینگ باید بر اساس فشار و دمای کاری، جنس تیوب، نوع سیال و استاندارد اتصال انجام شود.
تیوب و لاین ایمپالس
در نصب ترانسمیتر فشار و ترانسمیتر اختلاف فشار، Impulse Line برای انتقال فشار از نقطه برداشت فشار به تجهیز اندازهگیری استفاده میشود.
تیوب ابزار دقیق باید از نظر جنس، قطر، ضخامت، فشار قابل تحمل و سازگاری با سیال فرآیندی متناسب با شرایط سیستم انتخاب شود.
در طراحی سیستمهای اندازهگیری فشار، مسیر لاین ایمپالس و نحوه نصب آن نیز اهمیت دارد؛ زیرا نصب نامناسب میتواند روی عملکرد و دقت اندازهگیری تأثیر بگذارد.
متعلقات نصب گیج و ترانسمیتر
بسته به محل نصب و شرایط فرآیند، برای نصب تجهیزات فشار ممکن است به براکت، پایه، آداپتور، بست، گسکت و سایر تجهیزات اتصال نیاز باشد.
براکت گیج و ترانسمیتر برای نصب ایمن تجهیز استفاده میشود و آداپتورها و تبدیلهای رزوه برای هماهنگ کردن نوع اتصال تجهیز با خط یا اکسسوری مورد استفاده قرار میگیرند.
کاربرد تجهیزات فشار در صنایع مختلف
تجهیزات اندازهگیری و کنترل فشار در طیف گستردهای از صنایع مورد استفاده قرار میگیرند، از جمله:
-
نفت و گاز
-
پتروشیمی و پالایشگاه
-
نیروگاه
-
صنایع شیمیایی
-
صنایع غذایی و دارویی
-
فولاد و صنایع معدنی
-
سیمان
-
آب و فاضلاب
-
سیستمهای بخار
-
سیستمهای هیدرولیک
-
سیستمهای پنوماتیک
-
کمپرسورها
-
پمپها
-
مخازن تحت فشار
-
خطوط انتقال سیالات
-
تجهیزات فرآیندی
نوع تجهیز مورد استفاده در هر کاربرد به فشار، دما، نوع سیال، شرایط محیطی و الزامات فرآیند بستگی دارد.
برندهای تجهیزات فشار
در کاربردهای صنعتی، کیفیت ساخت، دقت اندازهگیری، پایداری عملکرد و قابلیت اطمینان تجهیزات اهمیت زیادی دارد. به همین دلیل انتخاب برند مناسب باید در کنار بررسی مشخصات فنی تجهیز انجام شود.
از برندهای شناختهشده در حوزه تجهیزات فشار و ابزار دقیق میتوان به WIKA، Ashcroft، Nuova Fima، Bourdon، Rosemount، Yokogawa، Emerson، Honeywell، Keller و Danfoss اشاره کرد.
الو گیج امکان بررسی و تأمین تجهیزات موردنیاز پروژه را بر اساس برند، مدل و مشخصات فنی فراهم میکند.
راهنمای انتخاب تجهیزات فشار
برای انتخاب تجهیز مناسب، تنها دانستن مقدار فشار کافی نیست. شرایط واقعی فرآیند باید بررسی شود تا تجهیز از نظر رنج، متریال، اتصال و شرایط کاری با سیستم مطابقت داشته باشد.
مهمترین پارامترهای انتخاب عبارتاند از:
-
نوع فشار؛ گیج، مطلق، خلأ یا اختلاف فشار
-
محدوده اندازهگیری
-
فشار کاری و حداکثر فشار قابل تحمل
-
دمای فرآیند
-
نوع و خورندگی سیال
-
جنس قسمتهای در تماس با سیال
-
جنس بدنه
-
کلاس دقت
-
سایز صفحه
-
نوع و سایز اتصال
-
اتصال از پایین یا پشت
-
نوع رزوه
-
شرایط محیطی
-
وجود لرزش و پالس فشار
-
درجه حفاظت
-
نیاز به خروجی الکتریکی
-
نوع سیگنال خروجی
-
نیاز به منیفولد
-
نیاز به شیر ایزوله
-
نیاز به اسنابر
-
نیاز به محافظ اضافهفشار
-
نیاز به سیفون
-
نیاز به دیافراگم سیل
بررسی این موارد پیش از خرید احتمال انتخاب تجهیز نامناسب را کاهش داده و به افزایش عمر مفید و قابلیت اطمینان سیستم کمک میکند.
خرید تجهیزات فشار از الو گیج
الو گیج تأمینکننده تجهیزات فشار، تجهیزات اندازهگیری و کنترل فشار و اکسسوریهای ابزار دقیق برای کاربردهای صنعتی و فرآیندی است.
محصولات این گروه شامل گیج فشار، فشارسنج، گیج وکیوم، گیج اختلاف فشار، ترانسمیتر فشار، ترانسمیتر اختلاف فشار، سنسور و ترنسدیوسر فشار، پرشر سوئیچ، منیفولد، شیرهای ابزار دقیق، اسنابر، سیفون، دیافراگم سیل، محافظ اضافهفشار، فیتینگ، تیوب و متعلقات نصب میشود.
تجهیزات موردنیاز پروژه بر اساس مشخصات فنی، شرایط فرآیند و برند موردنظر بررسی و تأمین میشوند. برای انتخاب صحیح، اطلاعاتی مانند رنج فشار، فشار و دمای کاری، نوع سیال، متریال، نوع اتصال، دقت و شرایط نصب باید در نظر گرفته شود.
در صورت وجود دیتاشیت یا مشخصات فنی فرآیند، انتخاب تجهیز مناسب میتواند بر اساس شرایط واقعی کاربرد انجام شود تا از نظر عملکرد، متریال و شرایط کاری با نیاز پروژه مطابقت داشته باشد.
