دستهبندی: گیج اختلاف فشار
برند:WIKA

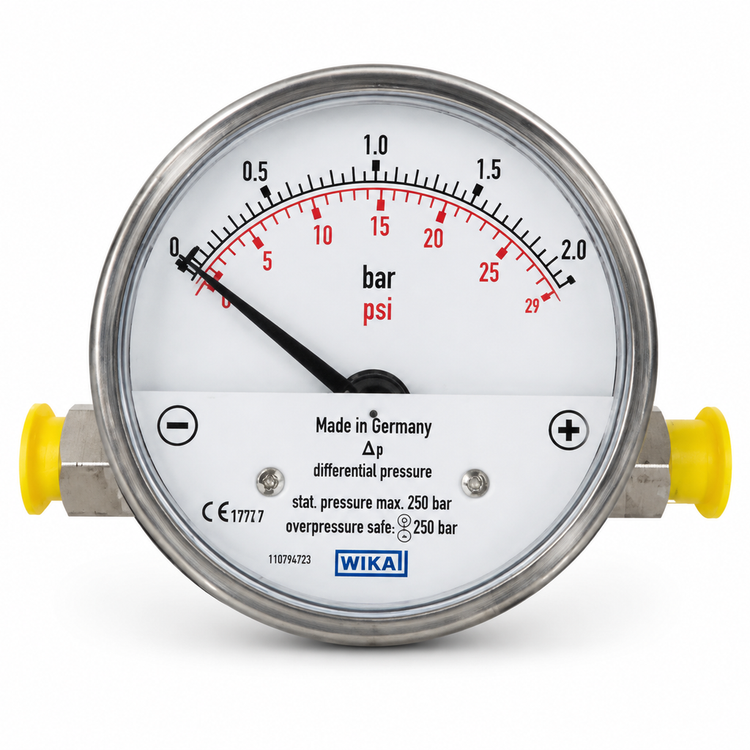

گیج اختلاف فشار پیستونی با خروجی 2 کنتاکت ویکا آلمان
WIKA Diffrentional pressure gauge with 2 contact
برند:wika
مشخصات
برند
WIKA
توضیحات
گیج اختلاف فشار پیستونی با خروجی 2 کنتاکت ویکا آلمان
گیج اختلاف فشار ویکا آلمان سری تایپ هفت بر اساس مکانیزم پیشرفته پیستونی مغناطیسی جهت محاسبه دقیق افت فشار میان دو نقطه از یک سیستم تحت فشار هیدرولیکی یا پنوماتیکی طراحی شده است. برجستهترین ویژگی مهندسی این تجهیز، توانایی کار در خطوطی با فشار استاتیک فوقالعاده بالای ۲۵۰ بار است؛ در حالی که سیستم با حساسیت بالا میتواند اختلاف فشارهای بسیار ناچیز تا سقف ۲ بار را تفکیک نماید. این ساختار مهندسی هوشمندانه به تکنسینها اجازه میدهد وضعیت گرفتگی فیلترها و کارایی مبدلها را در خطوط لوله تحت فشار مانیتور کنند بدون اینکه فشار بالای کلکتور اصلی به المنت اندازهگیری آسیبی برساند.
یکی از چالشهای بزرگ در گیجهای دیفرانسیل معمولی، خطر از کار افتادن سنسور بر اثر قطع ناگهانی یکی از خطوط و ایجاد فشار نامتقارن است. گیج اختلاف فشار ویکا با دارا بودن قابلیت اورپرشر سیف تا ۲۵۰ بار در هر دو پورت ورودی، در برابر بروز پدیدههای گذرای فشار، نوسانات شدید هیدرولیکی و اعمال فشار کامل ۲۵۰ باری بر روی یک پورت به صورت کامل ایزوله و محافظت شده است. تفکیک پورتهای اتصال با علامتهای مثبت و منفی بر روی صفحه، خطای اپراتوری در لولهکشی اتصالات فشار بالا و فشار پایین را به صفر میرساند.

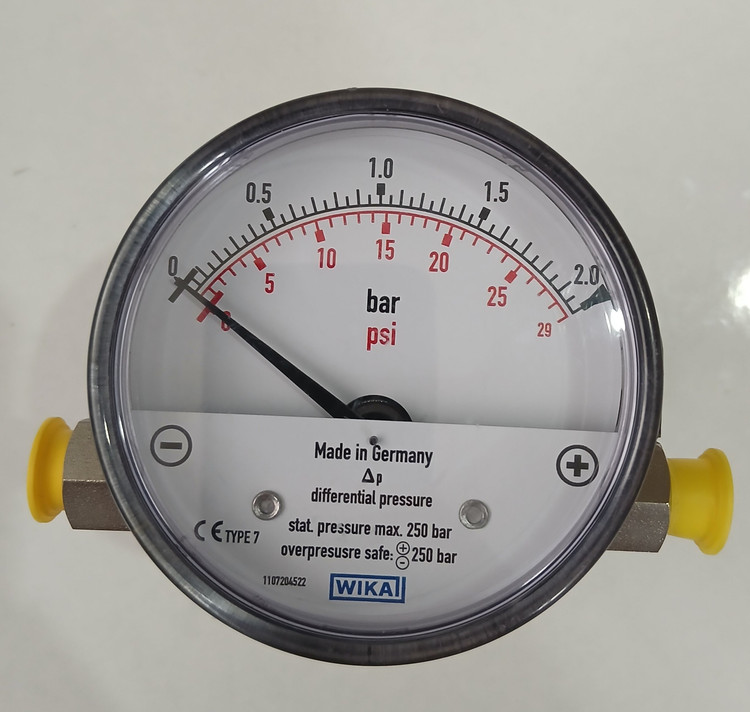

صفحه مدرج دوگانه این مانومتر با چاپ صنعتی باکیفیت، اطلاعات اختلاف فشار را بر حسب بار با رنگ مشکی و بر حسب پیاسآی با رنگ قرمز نمایش میدهد. جنس بدنه از استنلس استیل مستحکم ساخته شده تا در برابر محیطهای خشن کارگاهی، لرزشهای متناوب پمپهای روغن هیدرولیک و اتمسفرهای مرطوب کارخانهای بالاترین طول عمر مفید را ارائه دهد. عدم وجود نشتی میان دو محفظه فشار بالا و پایین به دلیل استفاده از سیستم انتقال حرکت مغناطیسی، ایمنی کامل فرآیند را در پروژههای حساس تضمین مینماید.
کاربردهای اصلی گیج دلتا پی ویکا شامل نظارت بر سلامت فیلترهای روغن در یونیتهای هیدرولیک، فیلترهای گاز خشک، سیستمهای روانکاری توربینها و کمپرسورها، سپراتورهای صنایع پتروشیمی، مانیتورینگ افت فشار اوریفیس پلیتها و حفاظت پمپهای صنعتی در برابر پدیده کاویتاسیون است. فروشگاه تخصصی ابزار دقیق الو گیج اصالت ساخت کشور آلمان، سلامت فیزیکی مکانیزم پیستون و دقت عملکردی این تجهیز را تضمین مینماید.
خدمات کالیبراسیون و تضمین کیفیت
گیجهای اختلاف فشار به دلیل نیاز به تعادل دقیق میان دو مدار پرفشار و کمفشار، نیازمند آزمونهای تخصصی نشتی داخلی، تست فشار استاتیک و بررسی خطای خطیسازی هستند. در فروشگاه الو گیج، تمامی گیجهای اختلاف فشار ویکا توسط تکنسینهای مجرب بازرسی شده و بنا بر نیاز خریداران، گواهی کالیبراسیون رسمی با قابلیت ردیابی بر اساس استانداردهای ملی و بینالمللی همراه با دستگاه ارسال میگردد.
جدول مشخصات فنی
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| برند سازنده | ویکا (WIKA) |
| کشور سازنده | آلمان (Made in Germany) |
| مدل و تیپ دستگاه | CE TYPE 7 / خانواده سری 700 پیستونی |
| نوع تجهیز | گیج اختلاف فشار صنعتی / مانومتر دیفرانسیلی ( Differential Pressure Gauge) |
| محدوده اختلاف فشار قابل اندازهگیری | صفر تا ۲.۰ بار / صفر تا ۲۹ پی اس آی (0-2.0 bar / 0-29 psi) |
| حداکثر فشار کاری استاتیک خط | ۲۵۰ بار (Static Pressure max. 250 bar) |
| مقاومت در برابر اضافه فشار | ۲۵۰ بار دوطرفه ایمن (Overpressure Safe: 250 bar) |
| واحد نمایش صفحه | دو مقیاسه bar مشکی و psi قرمز رنگ |
| موقعیت و نوع پورتهای ورودی | دو پورت موازی جانبی با علامتگذاری مثبت (High) و منفی (Low) |
| متریال بدنه و محفظه | استنلس استیل ضدزنگ و آلیاژهای مقاوم صنعتی |
| مکانیزم عملکرد داخلی | سیستم پیستونی مجهز به کوپلینگ مغناطیسی ضد نشتی |
| سایزهای صفحه قابل سفارش | ۴، ۵، ۶، ۸، ۱۰، ۱۶ و ۲۵ سانتیمتر |
| نوع سیال سازگار | روغنهای هیدرولیک، روانکارها، آب صنعتی، هوای فشرده، گازهای خنثی و هیدروکربنهای مایع |
| کاربردها | فیلترهای هیدرولیک، مانیتورینگ گرفتگی فیلتر هوا و گاز، سپراتورها، مبدلهای حرارتی، محافظت پمپ و اندازهگیری دبی با اوریفیس |
