دستهبندی: گیج فشار سی تیوب (رنج معمولی)
رنج:۰ تا 10 بار
جنس بدنه:آهنی
جنس کانکشن:برنجی
برند:اینسترومیت

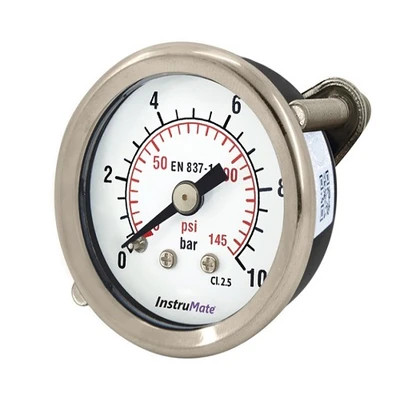

گیج فشار ۱0 بار کلمپی اینسترومیت
Instrumate Pressure gauge ۰-۱۰ bar
برند:InstruMate
مشخصات
رنج
۰ تا 10 بار
جنس بدنه
آهنی
جنس کانکشن
برنجی
برند
اینسترومیت
سایز صفحه
50 میلی متر
دقت اندازهگیری
2.5
نوع اتصال
افقی
توضیحات
گیج فشار 10 بار افقی اینسترومیت INSTRUMATE
در ساخت تابلوهای کنترل، پانلهای مدیریت بوستر پمپ و رکهای اتوماسیون صنعتی، استفاده از مانومترهای تابلویی که امکان نصب توکار و منظم را فراهم کنند، یک نیاز اساسی است. گیج فشار ۱۰ بار تابلویی اینسترومیت (InstruMate) با طراحی ارگونومیک و مجهز بودن به براکت نصب سریع (Clamp)، بهراحتی درون برشهای دایرهای پانل قفل شده و بدون لرزش در جای خود محکم میشود. مکانیزم لوله بوردون (Bourdon Tube) این فشارسنج وظیفه اندازهگیری پایدار فشار در محدوده صفر تا ده بار (معادل صفر تا ۱۴۵ پیاسآی) را بر عهده دارد و صفحه دو مقیاسه با اعداد مشکی بر حسب بار و اعداد قرمز بر حسب psi، خواندن سریع مقادیر فشار را برای اپراتور میسر میسازد.
طراحی اتصال از پشت (Center Back Connection) این مانومتر باعث میشود اتصالات لولهکشی و شیلنگهای ورودی فشار کاملاً در پشت پنل پنهان بمانند و جلوه بیرونی تابلو کاملاً تمیز و استاندارد باقی بماند. رینگ استنلس استیل جلوی صفحه در ترکیب با بدنه مشکی مقاوم، استحکام مکانیکی بالا و محافظت مطمئن از قطعات حساس داخلی را تضمین میکند. این گیج فشار تابلویی به دلیل ساختار خشک و وزن مناسب، پاسخدهی سریعی به تغییرات فشار دارد و برای خطوط هوای فشرده، سیستمهای فیلتراسیون آب، ژنراتورها و تجهیزات آزمایشگاهی انتخابی بسیار کاربردی است.
خرید گیج فشار تابلویی ۱۰ بار اینسترومیت به سازندگان تابلو برق، طراحان سیستمهای آبرسانی و ماشینسازان صنعتی امکان میدهد تا پایش پیوسته فشار سیستم را در یک چیدمان تابلویی منظم پیادهسازی کنند. در مقایسه با مانومترهای عمودی و اتصال از زیر، گیجهای تابلویی اتصال از پشت، سرعت نصب و سرویس تابلو را تا حد زیادی افزایش میدهند. برای انتخاب رنج فشار مناسب و بررسی ابعاد دقیق برش تابلو، کارشناسان ابزار دقیق الو گیج پاسخگوی نیازهای فنی شما هستند.
خدمات کالیبراسیون و تضمین کیفیت:
ما در فروشگاه تخصصی ابزار دقیق الو گیج اهمیت حیاتی دقت در اندازهگیری و پایش فرآیندها را به خوبی درک میکنیم. تمامی تجهیزات ابزار دقیق عرضه شده، از جمله این گیج فشار تابلویی ۱۰ بار اینسترومیت، قابلیت ارائه همراه با گواهی کالیبراسیون معتبر رسمی را دارند. این گواهی که توسط آزمایشگاههای همکار مورد تایید اداره استاندارد صادر میشود، تطابق عملکرد تجهیز با کلاس دقت Cl 2.5 و قابلیت ردیابی (Traceability) اندازهگیری را بهطور کامل تایید مینماید. دریافت گواهی کالیبراسیون هنگام تحویل تجهیزات، ضامن ایمنی کامل فرآیند و رعایت الزامات استانداردهای مدیریت کیفیت ایزو (ISO 9001 / ISO 17025) خواهد بود. برای درخواست گواهی کالیبراسیون، کافیست در زمان ثبت سفارش این گزینه را انتخاب فرمایید.
جدول مشخصات فنی:
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| برند سازنده | اینسترومیت (InstruMate) |
| محدوده اندازهگیری فشار | ۰ تا ۱۰ بار (0 – 10 bar) / ۰ تا ۱۴۵ پیاسآی (0 – 145 psi) |
| کلاس دقت (Accuracy Class) | Cl. 2.5 |
| نوع گیج | خشک تابلویی (Dry Panel Mount) |
| نحوه نصب تابلویی | دارای براکت و گیره نگهدارنده U شکل (U-Clamp Panel Mount) |
| جنس رینگ و بدنه | رینگ استنلس استیل براق، بدنه مقاوم مشکی |
| متریال کانکشن | آلیاژ برنج (Brass Alloy) |
| نوع اتصال مکانیکی | اتصال از پشت (افقی / Back Connection) |
| مکانیزم حسگر | لوله بوردون (Bourdon Tube) |
| سایزهای صفحه قابل سفارش | ۴، ۵، ۶، ۸، ۱۰، ۱۶ و ۲۵ سانتیمتر |
| استاندارد ساخت | EN 837-1 |
| واحدهای اندازهگیری روی صفحه | دو مقیاسه (bar مشکی / psi قرمز) |
| کاربردها | تابلوهای کنترل، پانلهای موتورخانه، پکیجهای آبرسانی، کمپرسورهای باد، دستگاههای تصفیه آب صنعتی و پنوماتیک |
