دستهبندی: گیج فشار سی تیوب (رنج معمولی)
رنج:۰ تا 10 بار
جنس بدنه:استیل
جنس کانکشن:برنجی
برند:اینسترومیت

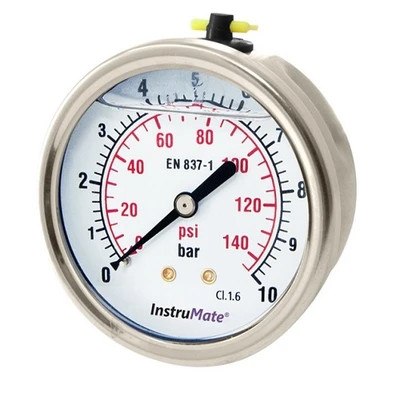

گیج فشار ۱0 بار روغنی اینسترومیت
Instrumate Pressure gauge ۰-۱۰ bar
برند:InstruMate
مشخصات
رنج
۰ تا 10 بار
جنس بدنه
استیل
جنس کانکشن
برنجی
برند
اینسترومیت
سایز صفحه
63 میلی متر
دقت اندازهگیری
1.6%
نوع اتصال
افقی
توضیحات
گیج فشار 10 بار افقی روغنی اینسترومیت INSTRUMATE
رنج ۰ تا ۱۰ بار رایجترین محدوده اندازهگیری فشار در تاسیسات ساختمانی و صنعتی متوسط است؛ از موتورخانهها و بوستر پمپهای آبرسانی گرفته تا یونیتهای هیدرولیک، دستگاههای آب فشار قوی و کمپرسورهای باد. گیج فشار ۱۰ بار اینسترومیت (InstruMate) دقیقاً برای همین کاربردها طراحی شده است؛ مکانیزم لوله بوردون (Bourdon Tube) آن فشار خط را بهصورت پیوسته و پایدار تبدیل به حرکت عقربه میکند و با کلاس دقت Cl 1.6، درصد خطای اندازهگیری در کمترین حد ممکن قرار میگیرد. صفحه دو مقیاسه با درجهبندی بار به رنگ مشکی و پیاسآی به رنگ قرمز، قرائت سریع و بدون ابهام را برای اپراتورها و تکنسینهای ابزار دقیق فراهم میکند.
تفاوت اصلی این مدل با مانومترهای خشک معمولی، محفظه پر از روغن گلیسیرین آن است. روغن داخل گیج مانند یک میراگر عمل میکند؛ نوسانات ناگهانی عقربه ناشی از روشن و خاموش شدن پمپ، ضربات کلهقوچی (Water Hammer) و ارتعاشات موتور را جذب میسازد و از سایش چرخدندهها و مکانیزم حسگر جلوگیری مینماید. به همین دلیل در مقایسه گیج خشک و روغنی، هر جا خط دارای لرزش مداوم یا فشار ضربهای است، انتخاب مانومتر گلیسیرینی تصمیمی فنی و اقتصادی به شمار میرود. علاوه بر این، روغن داخلی روانکاری دائمی قطعات متحرک را تضمین کرده و با جلوگیری از تشکیل بخار و رطوبت زیر صفحه در محیطهای مرطوب، خوانایی گیج را در بلندمدت حفظ میکند.
بدنه این فشارسنج از استنلس استیل با رینگ بایونتی ساخته شده است؛ ترکیبی که مقاومت بالا در برابر خوردگی، رطوبت، مواد شوینده و شرایط جوی سخت کارگاهی را ارائه میدهد و ظاهری حرفهای به تابلوهای کنترل و پانلهای موتورخانه میبخشد. اتصال از زیر (Bottom Connection) با متریال آلیاژ برنج و رزوه استاندارد، نصب ایمن روی شیرهای فلکه، منیفولدها، بلوکهای هیدرولیک و خروجی پمپها را ممکن میسازد. اگر در حال تصمیمگیری بین مدل خشک و روغنی هستید، راهنمای انتخاب مانومتر کارشناسان ابزار دقیق الو گیج میتواند بر اساس شرایط واقعی فرآیند شما، بهترین گزینه را پیشنهاد دهد.
خدمات کالیبراسیون و تضمین کیفیت:
ما در فروشگاه تخصصی ابزار دقیق الو گیج اهمیت حیاتی دقت در اندازهگیری و پایش فرآیندها را به خوبی درک میکنیم. تمامی تجهیزات ابزار دقیق عرضه شده، از جمله این گیج فشار ۱۰ بار روغنی اینسترومیت، قابلیت ارائه همراه با گواهی کالیبراسیون معتبر رسمی را دارند. این گواهی که توسط آزمایشگاههای همکار مورد تایید اداره استاندارد صادر میشود، تطابق عملکرد تجهیز با کلاس دقت Cl 1.6 و قابلیت ردیابی (Traceability) اندازهگیری را بهطور کامل تایید مینماید. دریافت گواهی کالیبراسیون هنگام تحویل تجهیزات، ضامن ایمنی کامل فرآیند و رعایت الزامات استانداردهای مدیریت کیفیت ایزو (ISO 9001 / ISO 17025) خواهد بود. برای درخواست گواهی کالیبراسیون، کافیست در زمان ثبت سفارش این گزینه را انتخاب فرمایید.
جدول مشخصات فنی:
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| برند سازنده | اینسترومیت (InstruMate) |
| محدوده اندازهگیری فشار | ۰ تا ۱۰ بار (0 – 10 bar) / ۰ تا ۱۴۰ پیاسآی (0 – 140 psi) |
| کلاس دقت (Accuracy Class) | Cl. 1.6 |
| نوع گیج | روغنی / گلیسیرینی (Glycerine Filled) |
| جنس بدنه و رینگ | استنلس استیل با رینگ بایونتی (Stainless Steel) |
| متریال کانکشن | آلیاژ برنج (Brass Alloy) |
| نوع اتصال مکانیکی | اتصال از پشت (افقی/ Back Connection) |
| مکانیزم حسگر | لوله بوردون (Bourdon Tube) |
| سایزهای صفحه قابل سفارش | ۴، ۵، ۶، ۸، ۱۰، ۱۶ و ۲۵ سانتیمتر |
| استاندارد ساخت | EN 837-1 |
| واحدهای اندازهگیری روی صفحه | دو مقیاسه (bar مشکی / psi قرمز) |
| کاربردها | بوستر پمپ، موتورخانه، یونیت هیدرولیک، کمپرسور باد، دستگاه آب فشار قوی و خطوط پر لرزش |
