گیج اختلاف فشار
راهنمای خرید و قیمت گیج اختلاف فشار (DP Gauge) صنعتی
در سیستمهای پیچیده صنعتی که پایش همزمان دو نقطه از فرآیند برای تعیین افت فشار یا نرخ جریان اهمیت دارد، گیج اختلاف فشار یا همان مانومتر تفاضلی بهترین انتخاب است. این تجهیزات که در میان تکنسینها با نام دیپی گیج (DP Gauge) نیز شناخته میشوند، تفاوت میان دو فشار ورودی (High Side و Low Side) را اندازه گرفته و بر روی صفحه نمایش نشان میدهند. برخلاف گیجهای فشار معمولی که تنها فشار یک نقطه را نسبت به اتمسفر میسنجند، گیجهای اختلاف فشار برای مانیتورینگ دقیق و کنترل فرآیندهای حساس طراحی شدهاند و مقادیر را با دقت بالا در واحدهای bar، psi، kPa، mbar و حتی inch H2O نمایش میدهند.
مکانیزم عملکرد و انواع دیپی گیج
- کوپلینگ مغناطیسی (Magnetic Coupling): در اکثر مدلهای صنعتی، برای جلوگیری از نشت سیال بین دو محفظه فشار، از یک پیستون یا دیافراگم استفاده میشود که حرکت آن توسط آهنربا به عقربه منتقل میگردد. این ساختار باعث میشود دستگاه در برابر فشارهای کاری بالا کاملاً ایمن باشد.

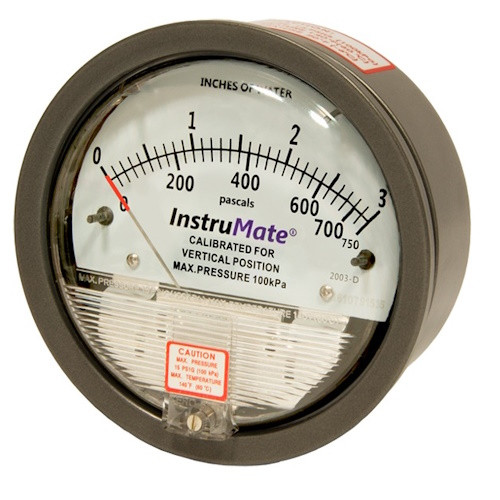

- دیافراگمی (Diaphragm Type): برای اندازهگیری اختلاف فشارهای بسیار پایین در سیستمهای تصفیه هوا یا تهویه مطبوع، مدلهای دیافراگمی به دلیل حساسیت بالا کاربرد گستردهای دارند.
- پیستونی (Piston Type): اگر نیاز به گیج برای اندازهگیری اختلاف فشارهای بالا در سیستمهای هیدرولیک دارید، مدلهای پیستونی به دلیل دوام و تحمل فشار خط بالا، بهترین گزینه هستند.
مشخصات فنی و استانداردهای طراحی
- کاربرد اصلی: پایش گرفتگی فیلترها (Filter Monitoring) در خطوط نفت، گاز و آب؛ اندازهگیری جریان سیالات (Flow Measurement) از طریق اوریفیس پلیتها؛ و سطحسنجی مخازن تحت فشار.
- فشار کاری خط (Static Pressure): نکته مهم در انتخاب این گیج، توجه به فشار استاتیک خط است؛ یعنی فشاری که کل دستگاه (هر دو ورودی) تحت آن قرار میگیرند. مدلهای موجود میتوانند فشارهای استاتیک از ۱۰ بار تا ۴۰۰ بار را تحمل کنند.
- سایز صفحه و اتصالات: ارائه شده در قطرهای استاندارد ۶۳، ۱۰۰ و ۱۶۰ میلیمتر با اتصالات رزوهای (NPT/BSP) یا فلنجی که متناسب با استاندارد لولهکشی پروژه انتخاب میشوند.
- متریال بدنه: تولید شده در آلیاژهای مقاوم مانند استنلس استیل (SS316L) برای محیطهای شیمیایی و خورنده، و بدنه آلومینیوم آنودایز شده برای محیطهای عمومی و پنوماتیک.
برندهای برتر گیج اختلاف فشار در بازار

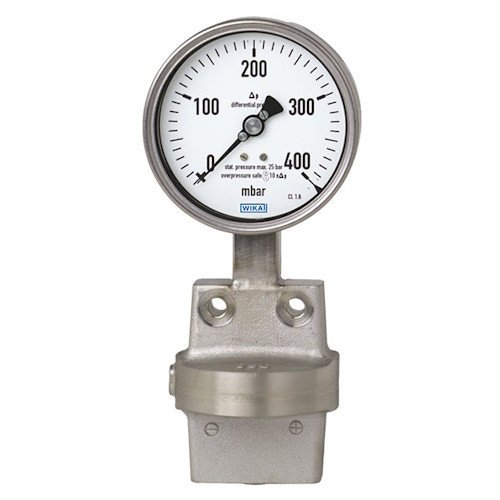

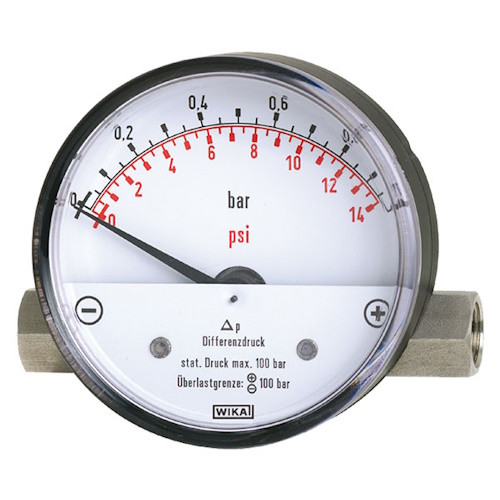

- ویکا (WIKA): پیشرو در تولید دیپی گیجهای مدلهای خاص مانند سری ۷۰۰ که به عنوان استاندارد جهانی شناخته میشوند.

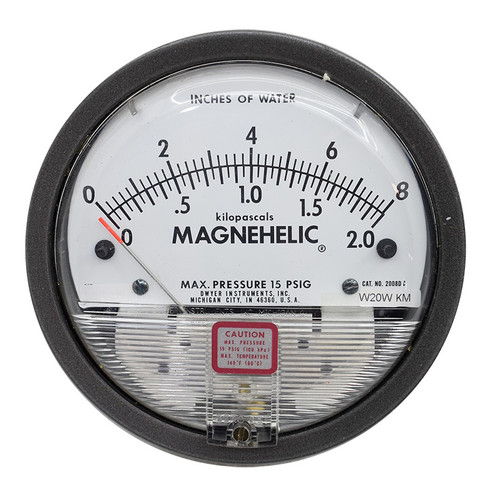

- دوایر (Dwyer): مرجع اصلی برای گیجهای اختلاف فشار پایین (Low DP) در سیستمهای HVAC و فیلتراسیون.
- بادوترم (Badotherm): انتخابی حرفهای برای صنایع پتروشیمی که به دنبال دقت و متریال خاص هستند.
- اورنج ریشارچ (Orange Research): متخصص تولید گیجهای اختلاف فشار با سیستمهای مغناطیسی پیشرفته برای کاربردهای هیدرولیک.
اهمیت مانیتورینگ اختلاف فشار در صنعت
استفاده از این تجهیزات در سیستمهای فیلتراسیون به شما این امکان را میدهد که دقیقاً زمان اشباع شدن فیلتر را تشخیص دهید. این کار نه تنها از افت کیفیت محصول خروجی جلوگیری میکند، بلکه مانع از اعمال فشار بیش از حد به پمپها و تجهیزات بالادستی میشود. برای پروژههای دقیق آزمایشگاهی یا خطوط تولید پیوسته، دیپی گیجها حکم چشمِ ناظر بر سلامتِ مسیر جریان را دارند.
برای استعلام قیمت گیج اختلاف فشار (DP Gauge)، دریافت کاتالوگ فنی و مشاوره جهت انتخاب دقیقترین مدل برای سیستم فیلتراسیون یا مانیتورینگ جریان، میتوانید با مجموعه تخصصی الو گیج (Alo Gauge) تماس بگیرید. ما تامینکننده انواع مانومترهای تفاضلی با برندهای معتبر جهانی و ضمانت اصالت کالا هستیم.
