ترمومانومتر

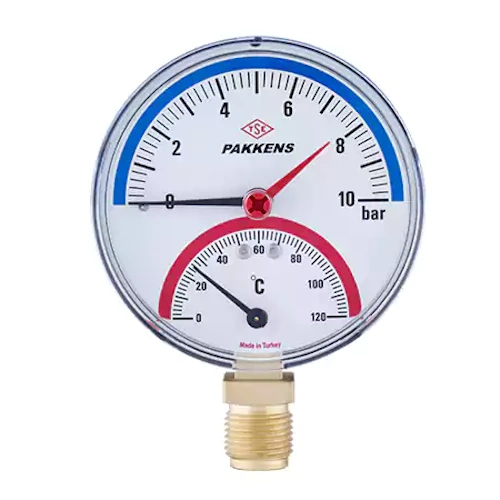

ترمومانومتر پکنز مدل TE100 و TI050
ترمومانومتر پکنز مدل TE100 و TI050
4,200,000

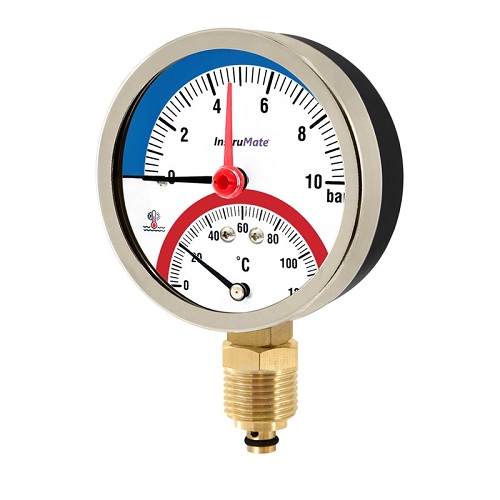

ترمومانومتر اینسترومیت مدل 114TM
ترمومانومتر اینسترومیت مدل 114TM
2,850,000

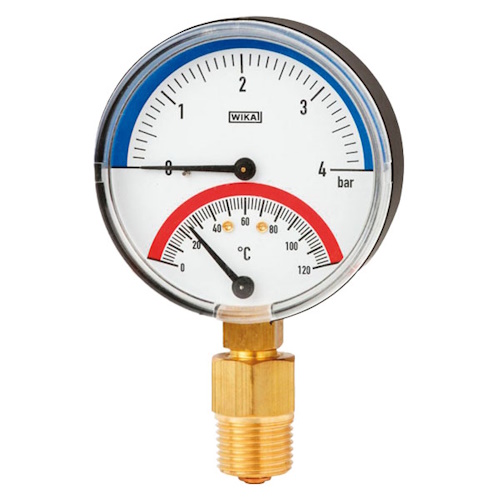

ترمومانومتر ویکا مدل ۱۰۰٫۰x و ۱۰۰٫۱x
ترمومانومتر ویکا مدل ۱۰۰٫۰x و ۱۰۰٫۱x
3,400,000

راهنمای خرید و قیمت ترمومانومتر (گیج دما و فشار ترکیبی)

در بسیاری از تأسیسات حرارتی، برودتی و خطوط انتقال سیال، پایش هم‌زمان دو پارامتر اساسی یعنی دما و فشار از اهمیت بالایی برخوردار است. ترمومانومتر (Thermo-manometer) که در اصطلاح بازار با عناوینی نظیر ترموهیدرومتر، گیج دما و فشار ترکیبی یا مانومتر دماسنج‌دار نیز شناخته می‌شود، ابزاری است که قابلیت‌های یک گیج فشار (مانومتر) و یک دماسنج (ترمومتر بی متال) را در قالب یک تجهیز واحد تجمیع کرده است. استفاده از این ابزار علاوه بر کاهش چشمگیر هزینه‌های خرید، نیاز به ایجاد دو نقطه اتصال (Tap) مجزا روی لوله یا مخزن را از بین می‌برد و فضای اشغال‌شده روی خطوط را به حداقل می‌رساند.

مکانیزم عملکرد و ساختار داخلی

ترمومانومترها دارای دو مکانیزم مستقل درون یک قاب (Case) واحد هستند. بخش فشارسنج معمولاً از مکانیزم لوله بوردون (Bourdon Tube) برای انتقال نیروی ناشی از فشار سیال به عقربه فشار بهره می‌برد. بخش دماسنج نیز از یک المان بی متال (Bi-metal) حلزونی مستقر در دنباله یا پروب برنجی/استیل استفاده می‌کند که بر اثر تغییرات حرارتی منبسط یا منقبض شده و عقربه دما را به حرکت درمی‌آورد. صفحه نمایشگر این تجهیزات به صورت دو مقیاسه (Dual Scale) طراحی شده و هر دو کمیت را به شکل هم‌زمان نشان می‌دهد.

انواع ترمومانومتر بر اساس جهت اتصال

  • ترمومانومتر اتصال از پشت (Back Connection / LBM): پرکاربردترین مدل در موتورخانه‌ها و سیستم‌های تأسیساتی که سنسور مستقیماً از پشت قاب وارد غلاف (ترموول) خط لوله یا کلکتور می‌شود.
  • ترمومانومتر اتصال از زیر (Bottom Connection / LM): مناسب برای خطوط افقی و تابلوهایی که نمایشگر باید در راستای دید عمودی و خوانش مستقیم اپراتور نصب گردد.
  • ترمومانومتر مجهز به شیر خودکار (Shut-off Valve): مدل‌های همراه با والو خودکار آب‌بندی که امکان جداسازی و تعویض گیج را بدون تخلیه آب مدار یا افت فشار سیستم فراهم می‌سازد.

مشخصات فنی و معیارهای انتخاب

  • قطر صفحه (Dial Size): تولید شده در ابعاد استاندرد ۶۳ میلی‌متر (۲.۵ اینچ) و ۸۰ میلی‌متر (۳ اینچ) متناسب با فاصله اپراتور تا محل نصب.
  • دامنه اندازه‌گیری فشار: بازه‌های رایج فشاری نظیر ۰ تا ۴ بار، ۰ تا ۶ بار، ۰ تا ۱۰ بار و ۰ تا ۱۶ بار.
  • دامنه اندازه‌گیری دما: بازه‌های متداول حرارتی نظیر ۰ تا ۱۲۰ درجه سانتی‌گراد، ۰ تا ۱۵۰ درجه سانتی‌گراد و مدل‌های برودتی.
  • طول و سایز کانکشن سنسور: دنباله‌های برنجی یا استیل در طول‌های استاندرد ۴۰، ۵۰ و ۱۰۰ میلی‌متر با رزوه‌های پرمصرف 1/2 اینچ و 1/4 اینچ (G یا NPT).
  • کلاس دقت (Accuracy Class): دقت اندازه‌گیری مطابق استاندارد EN 837-1 برای بخش فشار (کلاس ۲.۵ یا ۱.۶) و استاندارد EN 13190 برای بخش دما (کلاس ۲).

برندهای مطرح ترمومانومتر در بازار ایران

  • پکنز ترکیه (PAKKENS): پرفروش‌ترین و شناخته‌شده‌ترین برند در بازار تأسیسات ایران با تنوع بالا در مدل‌های اتصال از پشت و شیردار.
  • ویکا آلمان (WIKA): ارائه‌دهنده سری باکیفیت 100.01 و 100.02 با طول عمر میدانی بسیار بالا و استانداردهای سخت‌گیرانه اروپایی.
  • وینترز کانادا (Winters): محصولات خوش‌ساخت و مقاوم سری TMT با صفحه نمایش خوانا و بدنه مقاوم در برابر ضربه.
  • برندهای وارداتی اقتصادی (TG، چینی درجه یک): گزینه‌های باکیفیت و مقرون‌به‌صرفه جهت پروژه‌های انبوه‌سازی و پکیج‌های گرمایشی.

کاربردهای اصلی ترمومانومتر

استفاده گسترده در بویلرها و دیگ‌های آب گرم موتورخانه، سیستم‌های گرمایش از کف و رادیاتورها، پکیج‌های گرمایشی خانگی و صنعتی، کلکتورهای توزیع تأسیسات، سیستم‌های خنک‌کننده چیلر و تجهیزات آزمایشگاهی و تهویه مطبوع (HVAC).

برای استعلام قیمت انواع ترمومانومتر، بررسی طول پروب و رنج فشار و دمای مورد نیاز پروژه‌های تأسیساتی، می‌توانید با کارشناسان فروش الو گیج (Alo Gauge) تماس حاصل نمایید تا تجهیز مناسب را با تضمین اصالت و سلامت فیزیکی دریافت کنید.
